配線図・負荷抵抗表・添付書類

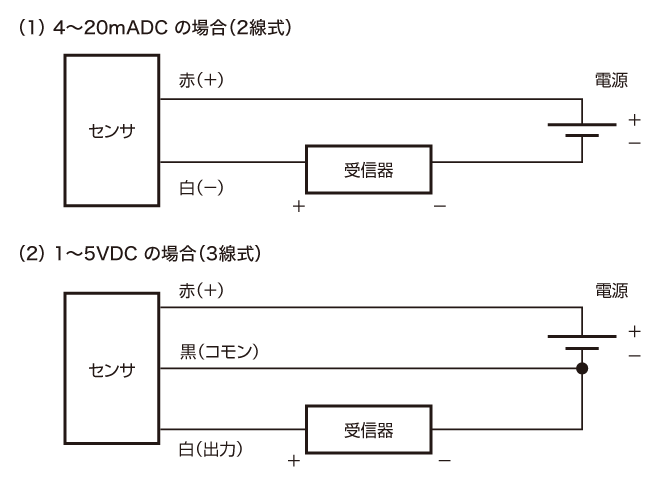

配線図

(1)4~20mADCの場合(2線式)

(2)1~5VDCの場合(3線式)

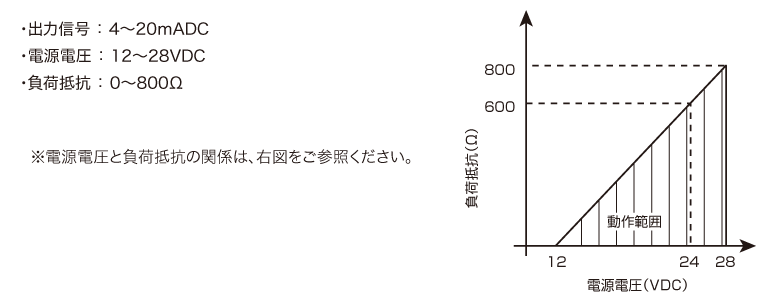

負荷抵抗表

負荷抵抗表

添付書類

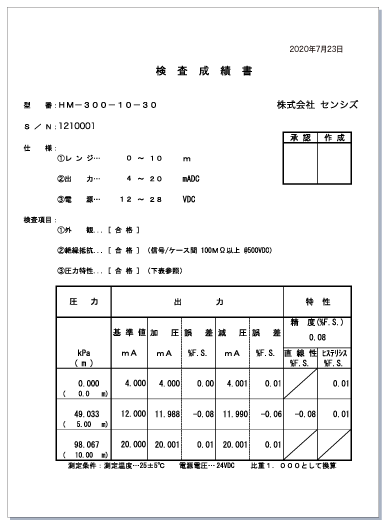

●検査成績書
A4サイズの検査成績書です。
水位センサはこのタイプが標準で、全ての製品に添付されます。

A4サイズの検査成績表

●検査成績票
圧力センサはこのタイプが標準で、全ての製品に添付されます。
A4サイズの検査成績書を希望される場合は、作成致しますが、
有償になります。

検査成績表

※トレーサビリティー証明書も作成致します。お問い合わせ下さい。
